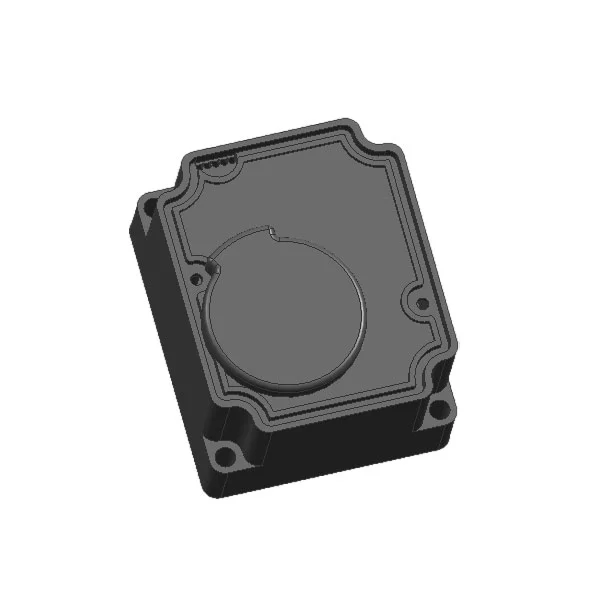

Questo motoriduttore per contatori dell'acqua a bassa rumorosità è realizzato appositamente per i sistemi di misurazione dell'acqua intelligenti, con scenari applicativi principali tra cui:
• Contatori d'acqua residenziali intelligenti wireless
• Contatori d'acqua intelligenti controllati da valvole prepagate
• Sistemi di telelettura automatica dei contatori (AMR).
• Valvole motorizzate per condotte di misurazione dell'acqua DN15–DN50
Se non diversamente specificato, tutti i parametri del motoriduttore per contatori dell'acqua a basso rumore utilizzato nei contatori dell'acqua sono testati a una temperatura ambiente standard (23°C) e alla tensione operativa nominale.
1. Tensione operativa nominale: 3,6 V CC
2. Intervallo di tensione operativa consentita: 2,5 V – 5 V CC Nota: all'interno dell'intervallo consentito, una tensione di ingresso più elevata fornisce una coppia di uscita più elevata, ma ridurrà la durata dell'attuatore.
3. Corrente operativa a vuoto alla tensione nominale: ≤ 25 mA
4. Corrente a rotore bloccato (stallo) alla tensione nominale: ≤ 450 mA (per motore serie 300)
5. Coppia di uscita nominale:
o ≥ 1,8 N·m (abbinato a un rapporto di riduzione dell'ingranaggio 2400:1)
o ≥ 2,7 N·m (abbinato a un rapporto di riduzione 3700:1)
6. Tempo di attuazione valvola 90° (quarto di giro):
o ≤ 10 s (abbinato a rapporto di riduzione 2400:1)
o ≤ 16 s (abbinato a rapporto di riduzione 3700:1)
7. Opzioni rapporto di riduzione standard: 2400:1, 3700:1
8. Definizione della sequenza dei cavi (WSD)
| Colore del filo | Definizione delle funzioni principali |
| Blu | Segnale interruttore in posizione valvola aperta |
| Bianco | Terminale comune (COM) per segnali in posizione |
| Giallo | Segnale di interruttore in posizione di chiusura della valvola |
| Nero | Polo positivo dell'alimentazione CC (+) |
| Rosso | Polo negativo alimentazione CC (-) |
| Nota: la sequenza dei cavi, la codifica a colori e la lunghezza dei cavi possono essere completamente personalizzati in base alle esigenze specifiche del cliente. |
Grado di protezione di ingresso (IP): IP67Nota: le prestazioni di protezione IP67 contro la polvere e l'immersione in acqua si ottengono solo quando l'attuatore è correttamente assemblato e fissato saldamente con l'alloggiamento sigillato corrispondente del contatore dell'acqua.
D: Con quali dimensioni dei tubi è compatibile l'attuatore KY-59?
R: Il motoriduttore per contatori dell'acqua a bassa rumorosità è progettato per valvole per contatori dell'acqua da DN15 a DN50, con due opzioni di rapporto di riduzione dell'ingranaggio per soddisfare i diversi requisiti di coppia per vari diametri di tubo e condizioni di lavoro.
D: È possibile personalizzare la sequenza e le specifiche dei cavi?
R: Sì. Supportiamo la completa personalizzazione della sequenza dei cavi, della codifica a colori, della lunghezza e del diametro dei cavi per soddisfare i requisiti specifici del sistema di assemblaggio, installazione e controllo.
D: La classificazione IP67 supporta il funzionamento subacqueo a lungo termine?
R: La classificazione IP67 standard garantisce che l'unità sia a tenuta di polvere e resistente all'immersione temporanea fino a 1 m di acqua per 30 minuti. Per il funzionamento sommerso a lungo termine in scenari di funzionamento del contatore dell'acqua, è necessario assemblarlo correttamente con l'alloggiamento sigillato del contatore dell'acqua abbinato per mantenere prestazioni di protezione stabili.
D: Quale alimentatore è consigliato per il KY-59?
R: La tensione operativa nominale è 3,6 V CC, con un intervallo di funzionamento consentito compreso tra 2,5 V e 5 V CC. Si consiglia di utilizzare un'alimentazione stabile con batteria al litio da 3,6 V per bilanciare prestazioni di coppia, basso consumo energetico e lunga durata.
