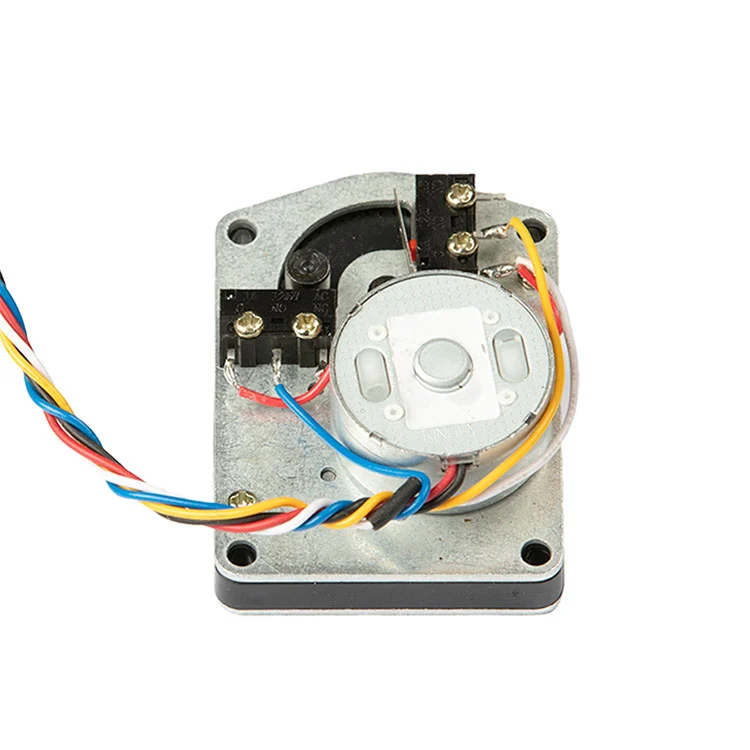

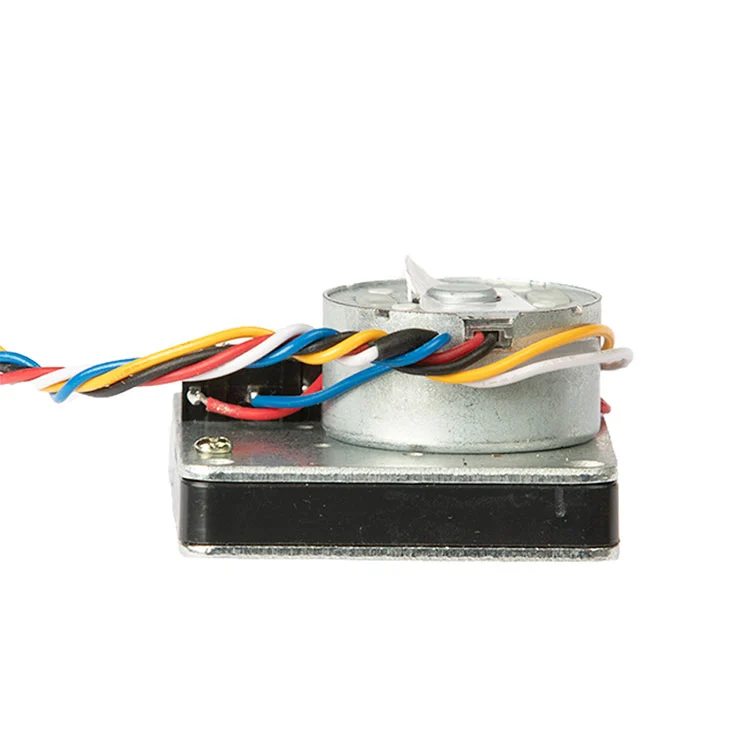

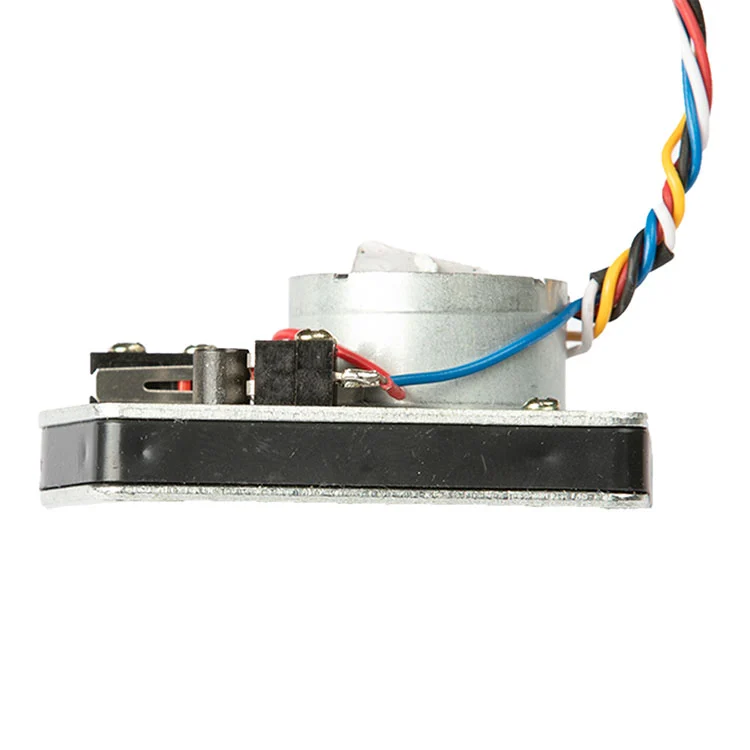

Attuatore del controller della valvola a sfera del contatore dell'acqua da 3,6 V per contatori dell'acqua intelligenti.
3,6 V CC · 2,5–5 V utilizzabile · Riduzione 1000:1 · Spinta nominale >15 kg · Corrente operativa ≤25 mA · Corrente a rotore bloccato 450 mA · ≤13 s apertura/chiusura.
Controllo a 5 fili: rosso positivo, nero negativo, blu aperto, COM bianco, giallo chiuso. Progettato per il controllo delle valvole a sfera nei contatori d'acqua intelligenti residenziali e di pubblica utilità.
Cavo OEM, connettore e personalizzazione del marchio. MOQ e tempi di consegna confermati al preventivo.Invia le specifiche della tua valvola per un preventivo abbinato.
Se stai acquistando attuatori per valvole a sfera per contatori dell'acqua intelligenti, le domande di approvazione sono prevedibili: fornirà una spinta sufficiente su una valvola a sfera obsoleta, l'assorbimento di corrente sarà adeguato al budget di potenza del contatore e il cablaggio si adatterà alla scheda del contatore senza rielaborazioni? Questo attuatore da 3,6 V è costruito attorno a questi tre vincoli.
Kaiye ha prodotto attuatori per contatori dell'acqua sin dall'adozione anticipata della misurazione intelligente, con una capacità annua dell'attuatore di10 milioni di sete oltre 30 anni di esperienza nella produzione di hardware e valvole di controllo. Questo attuatore per valvole a sfera fa parte di quella piattaforma collaudata in termini di volumi, progettata per l'integrazione OEM, coerenza dei lotti e tempi di consegna prevedibili.
Di seguito troverai i parametri di lavoro effettivi, la logica di cablaggio, i limiti di approvvigionamento e le domande tecniche che il tuo team di ingegneri porrà prima di approvare un campione.
La maggior parte dei guasti alle valvole a sfera dei contatori intelligenti non derivano dal motore. Provengono da una spinta insufficiente su valvole obsolete, da un assorbimento di corrente che scarica la batteria più velocemente del previsto o da un cablaggio che non corrisponde alla scheda del contatore. Questo attuatore affronta direttamente questi tre punti di guasto.
La tabella seguente riflette la configurazione standard dell'attuatore della valvola a sfera. Laddove la piattaforma del misuratore funzioni con una tensione, una curva di spinta o una convenzione di cablaggio diversa, questi parametri possono essere personalizzati durante la revisione OEM.
| Parametro | Valore standard | Nota sugli appalti |
|---|---|---|
| Tensione nominale | 3,6 V CC | Confermare la compatibilità con la batteria dello strumento |
| Intervallo di tensione operabile | 2,5–5 V CC | Una tensione più elevata entro l'intervallo fornisce una maggiore spinta ma riduce la durata della vita |
| Corrente operativa | ≤25mA | Budget per la corrente di picco durante la corsa della valvola, non solo in standby |
| Corrente a rotore bloccato | 450 mA | Utile per il dimensionamento del driver e del circuito di protezione |
| Spinta nominale | >15 chilogrammi | Verificare la coppia di serraggio della valvola a sfera e le dimensioni del tubo |
| Rapporto di riduzione | 1000:1 | Abbinato alla piattaforma con valvola a sfera di piccolo diametro |
| Orario di apertura/chiusura | ≤13 secondi | Aperto-chiude o vicino-apre alla tensione nominale |
| Tempo di corsa a vuoto di 6 mm | Circa 60 s | Misurato alla tensione operativa nominale |
| Cablaggio | Rosso positivo, nero negativo, blu aperto, bianco COM, giallo chiuso | La lunghezza del cavo, il connettore e il colore del filo possono essere personalizzati |
| Valutazione di impermeabilità | Non specificato nella configurazione standard | Confermare il livello IP richiesto con l'ingegneria per installazioni esterne o sommerse |
Se la scheda del misuratore fornisce una polarità diversa del segnale di controllo o utilizza un connettore diverso, il team di ingegneri di Kaiye può rivedere il cablaggio e proporre una configurazione corrispondente anziché forzare un cablaggio standard in una piattaforma di misura incompatibile.
Per gli acquirenti OEM, la qualità dell'attuatore dipende dalla sua compatibilità con l'alloggiamento del contatore, lo stelo della valvola a sfera e la scheda di controllo. Questo attuatore utilizza una struttura compatta destinata agli involucri di contatori intelligenti con vincoli di spazio, con uno schema di cablaggio che separa l'alimentazione dai segnali di controllo di apertura/chiusura.
Cablaggio di alimentazione.Il rosso è positivo, il nero è negativo. Il circuito di comando deve essere dimensionato per la corrente a rotore bloccato di 450 mA, anche se la corrente operativa normale è ≤25 mA, poiché la sede della valvola può richiedere per breve tempo una corrente più elevata. Se l'attuatore è sostituibile sul campo, si consiglia la protezione dall'inversione di polarità sulla scheda del misuratore.
Cablaggio di controllo.Il blu è aperto, il bianco è COM, il giallo è chiuso. Questo circuito deve essere trattato come un ingresso di controllo, non come una linea di alimentazione, e deve rimanere indipendente dal modulo di comunicazione in modo che un errore di comunicazione non disabiliti il controllo della valvola.

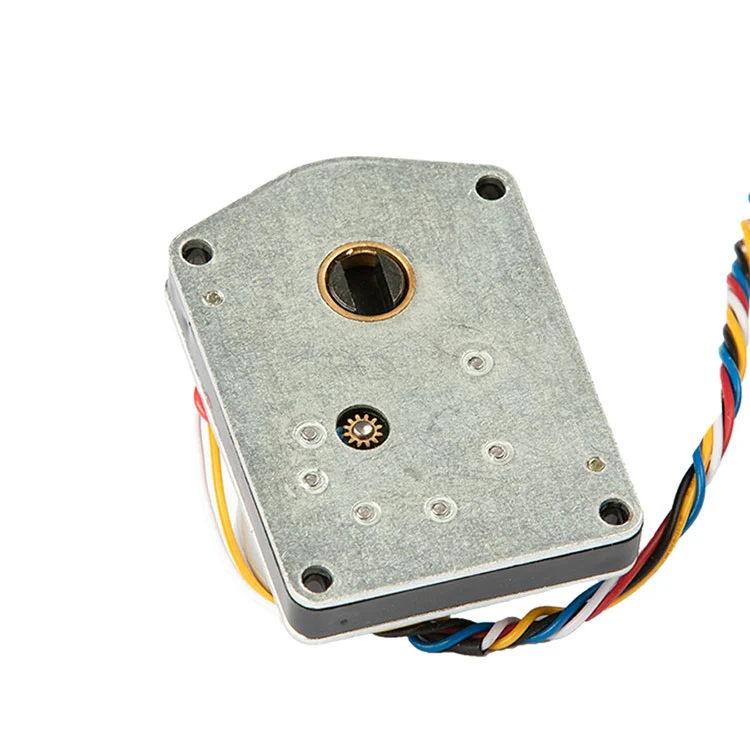

Interfaccia di montaggio.L'attuatore è progettato attorno allo stelo della valvola a sfera e al modello di montaggio utilizzato sui corpi valvola dei contatori intelligenti di piccolo diametro. Prima del rilascio del volume, gli acquirenti devono verificare la quadratura dello stelo, la spaziatura dei fori di montaggio e l'orientamento dell'attuatore all'interno dell'alloggiamento del misuratore. Kaiye può fornire un campione per il controllo dell'adattamento meccanico prima che venga effettuato l'ordine di produzione.
Se si acquista anche l'alloggiamento del contatore o il gruppo completo della valvola, è possibile rivedere l'attuatore insieme alguscio del contatore dell'acquae corpo valvola per ridurre la mancata corrispondenza dell'interfaccia durante l'assemblaggio.
L'attuatore è posizionato per il controllo di valvole a sfera di piccolo diametro dove il funzionamento a batteria e il basso assorbimento di corrente sono più importanti dell'attuazione ad alta velocità. Le tipiche applicazioni di volume includono:
Poiché l’attuatore fa parte della più ampia piattaforma di componenti per contatori dell’acqua di Kaiye, gli acquirenti che acquistano più componenti possono consolidare la qualificazione e la logistica. Se il tuo progetto richiede anche la comunicazione wireless a livello del contatore, l'attuatore è progettato per funzionare insieme a quello di Kaiyecontatore dell'acqua senza filipiattaforma. Puoi anche rivedere l'interoGamma di attuatori per contatori dell'acquaper i modelli correlati.
Per gli acquirenti B2B, “produttore” dovrebbe significare controllo del processo, non solo una società commerciale con un catalogo. Kaiye utilizza un sistema di qualità ISO 9001, gestisce la produzione automatizzata di gruppi di attuatori e produce attuatori per contatori dell'acqua da oltre vent'anni. Questo attuatore per valvola a sfera trae vantaggio da tale base produttiva in tre modi concreti:
Consistenza del lotto.Gli ingranaggi sono lavorati a dimensioni controllate. L'assemblaggio automatizzato riduce la variazione da unità a unità nell'ingranaggio, nella potenza di spinta e nel tempo di risposta, aspetti fondamentali quando si installano migliaia di attuatori in un progetto di utilità.
Ispezione in entrata e test finale.La produzione standard comprende controlli funzionali relativi all'assorbimento di corrente, al tempo di risposta e alla corsa della valvola. Gli acquirenti possono richiedere il protocollo di ispezione e il piano di campionamento prima di effettuare un ordine di volume.
Tracciabilità.Il codice del modello, il lotto di produzione e i record dei test vengono conservati in modo che, se si verifica un problema sul campo, la popolazione interessata può essere isolata anziché trattare ogni attuatore del progetto come sospetto. Per ulteriori informazioni sulla base produttiva e sul sistema di qualità di Kaiye, consultare ilprofilo aziendale e panoramica della produzione.
L'attuatore per valvola a sfera è disponibile come unità standard, ma standard non significa fisso. Per gli OEM e gli acquirenti di progetti, i seguenti elementi vengono generalmente personalizzati dopo la revisione tecnica:
Cavo e connettore.È possibile specificare la lunghezza del cavo, la sezione del filo, il codice colore e il tipo di connettore per adattarli all'alloggiamento del misuratore e al dispositivo di montaggio.
Logica di controllo.La polarità del segnale di apertura/chiusura e la configurazione COM possono essere allineate con la scheda del misuratore.
Spinta e rapporto di trasmissione.Per le valvole con una spinta di sede maggiore o una geometria dello stelo diversa, un rapporto di trasmissione o un livello di motore alternativo potrebbe essere più appropriato rispetto alla configurazione standard 1000:1.
Marchio e confezionamento.Per gli ordini di volume sono disponibili marcatura con etichetta privata, imballaggio neutro ed etichettatura specifica per il progetto.
Il MOQ tipico e i tempi di consegna sono confermati al preventivo. La consegna standard avviene generalmente 15-30 giorni dopo l'ordine di acquisto e la conferma del campione, a seconda della quantità dell'ordine e della disponibilità dei componenti.
Sei un produttore?
SÌ. Kaiye ha una propria fabbrica con oltre 30 anni di esperienza nella produzione.
Potete imballare questo prodotto con i nostri requisiti?
SÌ. L'imballaggio e l'etichettatura personalizzati sono benvenuti per ordini di volume.
Qual è il tempo di consegna per gli ordini regolari?
I tempi di consegna sono generalmente di 15-30 giorni e possono essere più o meno lunghi in base al periodo del modello e alla quantità dell'ordine.
Qual è la definizione di cablaggio?
Il rosso è positivo, il nero è negativo, il blu è aperto, il bianco è COM e il giallo è chiuso.
Qual è il grado di impermeabilità?
La configurazione standard non specifica un grado di protezione IP. Confermare il livello IP richiesto con l'ingegneria per installazioni esterne o sommerse.
È compatibile con i contatori dell'acqua intelligenti con batteria a secco da 3,6 V?
SÌ. L'attuatore è progettato per sistemi a 3,6 V CC con un intervallo di tensione operativa di 2,5–5 V. Confermare la logica di controllo della scheda del contatore e il carico della valvola durante la revisione tecnica.
