Se stai acquistando attuatori per valvole alimentati a batteria per contatori dell'acqua intelligenti, le domande chiave sono sempre le stesse: manterrà la coppia su valvole vecchie, per quanto tempo funzionerà con il pacco di celle a secco del contatore e il cablaggio si adatterà alla scheda del contatore senza rilavorazioni? Questo attuatore da 3,6 V è costruito attorno a questi tre vincoli.
Kaiye ha prodotto attuatori per contatori dell'acqua sin dall'adozione anticipata della misurazione intelligente, con una capacità annua dell'attuatore di10 milioni di sete oltre 30 anni di esperienza nella produzione di hardware e valvole di controllo. Questo attuatore a cella a secco fa parte di quella piattaforma collaudata in termini di volumi, progettata per l'integrazione OEM, coerenza dei lotti e tempi di consegna prevedibili.
Di seguito troverai i parametri di lavoro effettivi, la logica di cablaggio, i limiti di approvvigionamento e le domande tecniche che il tuo team di ingegneri porrà prima di approvare un campione.
La maggior parte dei guasti alle valvole dei contatori alimentati a batteria non provengono dal motore. Provengono da una coppia insufficiente su valvole obsolete, da un assorbimento di corrente che scarica la batteria più velocemente del previsto o da un cablaggio che non corrisponde alla scheda del contatore. Questo attuatore affronta direttamente questi tre punti di guasto.
Con una potenza nominale ≥1,8 N·m attraverso una riduzione con ingranaggi metallici 1500:1, l'attuatore è dimensionato per valvole per contatori dell'acqua di piccolo diametro. Gli ingranaggi in metallo sono lavorati, non sinterizzati, il che preserva la coppia erogata durante cicli lunghi e riduce il rischio di denti strappati in condizioni di stallo.
La corrente operativa è ≤25 mA a 3,6 V nominali, con una corrente a rotore bloccato di 550 mA. La bassa corrente operativa è ciò che consente all'attuatore di funzionare con un pacco di celle a secco standard senza un consumo eccessivo della batteria, mentre il valore del rotore bloccato indica al circuito di pilotaggio cosa aspettarsi durante il posizionamento della valvola.

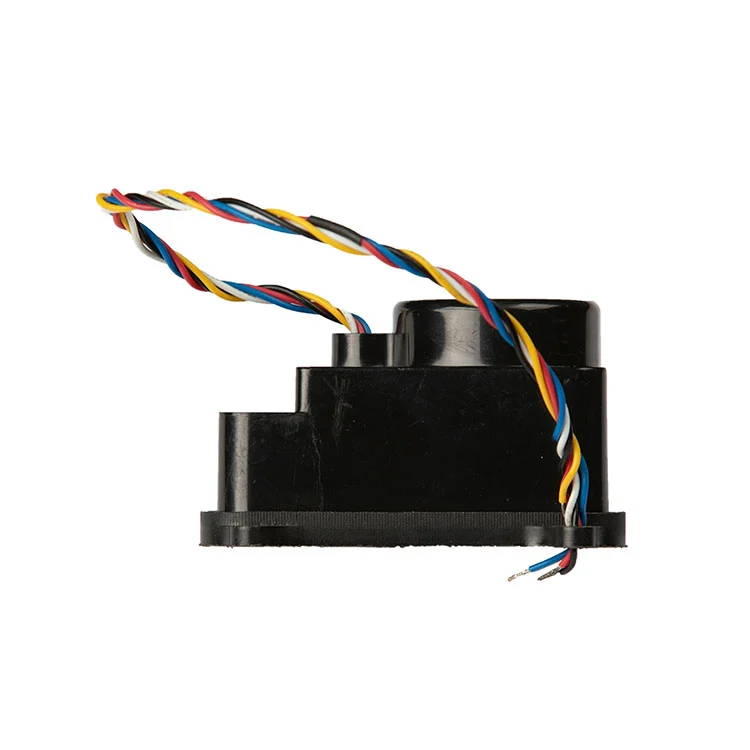

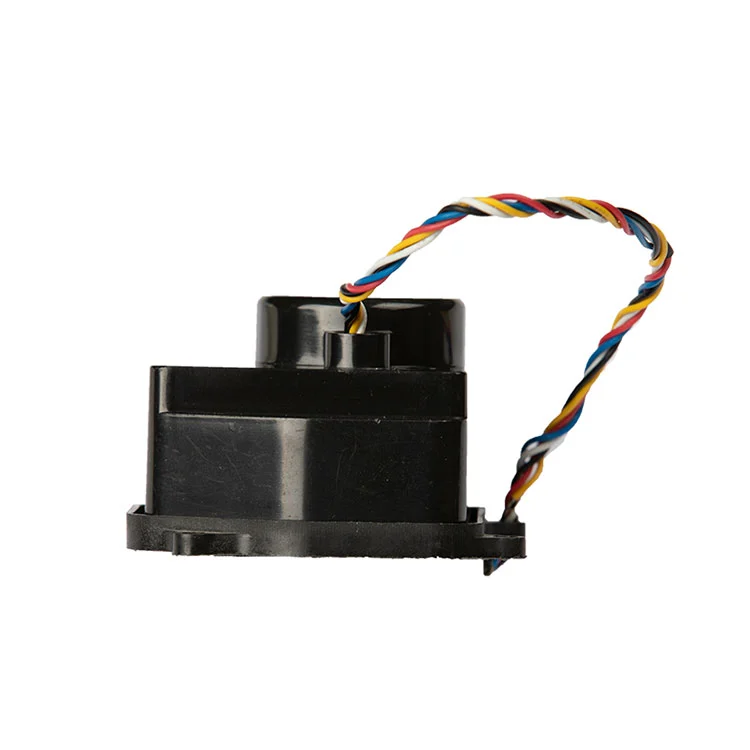

Rosso negativo, nero positivo, blu aperto, bianco COM, giallo chiuso. Lo schema di cablaggio separa l'alimentazione dai segnali di controllo di apertura/chiusura, pertanto l'attuatore può essere azionato dalla logica di controllo esistente della scheda del contatore senza aggiungere una scheda relè separata.
L'attuatore è destinato a scenari di installazione residenziali, sotterranei e non elettrificati in cui il collegamento alla rete da 220 V o ai cavi di alimentazione dedicati non è pratico. Supporta il controllo stabile delle valvole e il feedback del segnale senza l'infrastruttura di alimentazione del sito.
La tabella seguente riflette la configurazione standard dell'attuatore a cella a secco. Laddove la piattaforma del misuratore funzioni con una tensione, una curva di coppia o una convenzione di cablaggio diversa, questi parametri possono essere personalizzati durante la revisione OEM.
| Parametro | Valore standard | Nota sugli appalti |
|---|---|---|
| Tensione nominale | 3,6 V CC | Confermare la compatibilità con il pacco di celle a secco del misuratore |
| Intervallo di tensione operabile | 2,5–5 V CC | Una tensione più elevata entro l'intervallo fornisce una coppia maggiore ma riduce la durata |
| Corrente operativa | ≤25mA | Budget per la corrente di picco durante la corsa della valvola, non solo in standby |
| Corrente a rotore bloccato | 550mA | Utile per il dimensionamento del driver e del circuito di protezione |
| Coppia in uscita | ≥1,8 N·m | Misurato alla tensione nominale; confermare rispetto alla coppia di chiusura della valvola |
| Rapporto di riduzione | 1500:1 | Abbinato alla piattaforma della valvola del contatore dell'acqua di piccolo diametro |
| Tempo di risposta della valvola | ≤8 secondi | Aperto-chiude o vicino-apre alla tensione nominale |
| Cablaggio | Rosso negativo, nero positivo, blu aperto, bianco COM, giallo chiuso | La lunghezza del cavo, il connettore e il colore del filo possono essere personalizzati |
Se la scheda del misuratore fornisce una polarità diversa del segnale di controllo o utilizza un connettore diverso, il team di ingegneri di Kaiye può rivedere il cablaggio e proporre una configurazione corrispondente anziché forzare un cablaggio standard in una piattaforma di misura incompatibile.

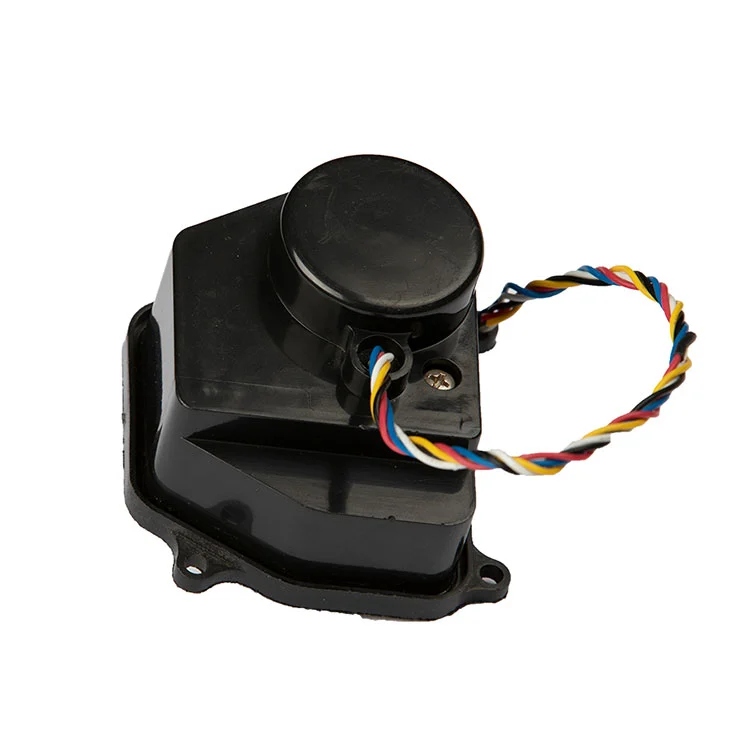

Per gli acquirenti OEM, la qualità dell'attuatore dipende dalla sua compatibilità con l'alloggiamento del contatore, lo stelo della valvola e la scheda di controllo. Questo attuatore a cella a secco utilizza una struttura compatta destinata agli involucri di contatori intelligenti con vincoli di spazio, con uno schema di cablaggio che separa l'alimentazione dai segnali di controllo di apertura/chiusura.
Cablaggio di alimentazione.Il rosso è negativo, il nero è positivo. Il circuito di comando deve essere dimensionato per la corrente a rotore bloccato di 550 mA, anche se la corrente operativa normale è ≤25 mA, poiché la sede della valvola può richiedere per breve tempo una corrente più elevata. Se l'attuatore è sostituibile sul campo, si consiglia la protezione dall'inversione di polarità sulla scheda del misuratore.
Cablaggio di controllo.Il blu è aperto, il bianco è COM, il giallo è chiuso. Questo circuito deve essere trattato come un ingresso di controllo, non come una linea di alimentazione, e deve rimanere indipendente dal modulo di comunicazione in modo che un errore di comunicazione non disabiliti il controllo della valvola.

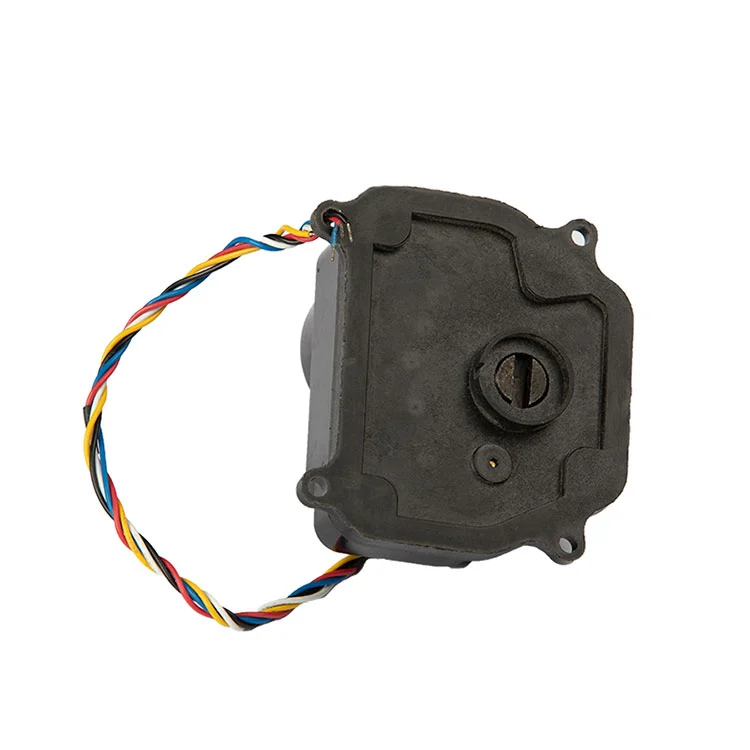

Interfaccia di montaggio.L'attuatore è progettato attorno allo stelo della valvola e al modello di montaggio utilizzato sui corpi valvola dei contatori intelligenti di piccolo diametro. Prima del rilascio del volume, gli acquirenti devono verificare la quadratura dello stelo, la spaziatura dei fori di montaggio e l'orientamento dell'attuatore all'interno dell'alloggiamento del misuratore. Kaiye può fornire un campione per il controllo dell'adattamento meccanico prima che venga effettuato l'ordine di produzione.
Se si acquista anche l'alloggiamento del contatore o il gruppo completo della valvola, è possibile rivedere l'attuatore insieme alguscio del contatore dell'acquae corpo valvola per ridurre la mancata corrispondenza dell'interfaccia durante l'assemblaggio.
L'attuatore è posizionato per il controllo di valvole di piccolo diametro dove il funzionamento a batteria e il basso assorbimento di corrente contano più dell'attuazione ad alta velocità. Le tipiche applicazioni di volume includono:
Apertura/chiusura remota per il controllo della fatturazione, la gestione degli arretrati e la risposta alle perdite in condomini e conti residenziali gestiti da utenze.
Installazioni di contatori sotterranei ed esterni in cui la rete da 220 V o i cavi di alimentazione dedicati non sono pratici e l'attuatore funziona dal pacco di celle a secco del contatore.
Installazione in batch nella ristrutturazione di vecchie comunità, nella gestione dell'acqua nei campus e nella misurazione secondaria dei parchi industriali in cui gli attuatori vengono acquistati in quantità a quattro o cinque cifre.
Fornitura di attuatori ai produttori di contatori dell'acqua e ai negozi di automazione delle valvole che integrano l'attuatore nei propri contatori o valvole prima della spedizione al servizio di pubblica utilità.
Poiché l’attuatore fa parte della più ampia piattaforma di componenti per contatori dell’acqua di Kaiye, gli acquirenti che acquistano più componenti possono consolidare la qualificazione e la logistica. Se il tuo progetto richiede anche la comunicazione wireless a livello del contatore, l'attuatore è progettato per funzionare insieme a quello di Kaiyecontatore dell'acqua senza filipiattaforma.
Per gli acquirenti B2B, “produttore” dovrebbe significare controllo del processo, non solo una società commerciale con un catalogo. Kaiye utilizza un sistema di qualità ISO 9001, gestisce la produzione automatizzata di gruppi di attuatori e produce attuatori per contatori dell'acqua da oltre vent'anni. Questo attuatore a cella a secco trae vantaggio da tale base produttiva in tre modi concreti:
Consistenza del lotto.Gli ingranaggi metallici sono lavorati a dimensioni controllate. L'assemblaggio automatizzato riduce la variazione da unità a unità nell'accoppiamento degli ingranaggi, nella coppia erogata e nei tempi di risposta, aspetti fondamentali quando si installano migliaia di attuatori in un progetto di utilità.
Ispezione in entrata e test finale.La produzione standard comprende controlli funzionali relativi all'assorbimento di corrente, al tempo di risposta e alla corsa della valvola. Gli acquirenti possono richiedere il protocollo di ispezione e il piano di campionamento prima di effettuare un ordine di volume.
Tracciabilità.Il codice del modello, il lotto di produzione e i record dei test vengono conservati in modo che, se si verifica un problema sul campo, la popolazione interessata può essere isolata anziché trattare ogni attuatore del progetto come sospetto. Per ulteriori informazioni sulla base produttiva e sul sistema di qualità di Kaiye, consultare ilprofilo aziendale e panoramica della produzione.
L'attuatore a cella a secco è disponibile come unità standard, ma standard non significa fisso. Per gli OEM e gli acquirenti di progetti, i seguenti elementi vengono generalmente personalizzati dopo la revisione tecnica:
Cavo e connettore.È possibile specificare la lunghezza del cavo, la sezione del filo, il codice colore e il tipo di connettore per adattarli all'alloggiamento del misuratore e al dispositivo di montaggio.
Logica di controllo.La polarità del segnale di apertura/chiusura e la configurazione COM possono essere allineate con la scheda del misuratore.
Coppia e rapporto di trasmissione.Per le valvole con coppia di chiusura più elevata o geometria dello stelo diversa, un rapporto di trasmissione o un livello di motore alternativo potrebbe essere più appropriato rispetto alla configurazione standard 1500:1.
Marchio e confezionamento.Per gli ordini di volume sono disponibili marcatura con etichetta privata, imballaggio neutro ed etichettatura specifica per il progetto.
Il MOQ tipico per la configurazione standard inizia da 500 pezzi; cavi, connettori o marchi personalizzati potrebbero richiedere un MOQ più elevato e una fase di approvazione del campione. Il tempo di consegna per le unità standard è generalmente di 15-25 giorni lavorativi dopo l'ordine di acquisto e la conferma del campione. Il MOQ finale e i tempi di consegna sono confermati al preventivo.
Qual è la quantità minima dell'ordine?
La configurazione standard parte da 500 pezzi. Cavi, connettori o marchi personalizzati potrebbero richiedere un MOQ più elevato e una fase di approvazione del campione.
È possibile personalizzare l'attuatore per lunghezze di cavo o connettori diversi?
SÌ. È possibile specificare la lunghezza del cavo, la sezione del filo, il codice colore e il tipo di connettore per adattarli all'alloggiamento del misuratore e al dispositivo di montaggio.
Qual è il tempo di consegna?
Le unità standard sono generalmente 15-25 giorni lavorativi dopo l'ordine d'acquisto e la conferma del campione, a seconda della quantità dell'ordine e della disponibilità dei componenti.
L'attuatore è compatibile con contatori intelligenti alimentati da batteria a secco da 3,6 V?
SÌ. L'attuatore è progettato per sistemi di batterie a secco da 3,6 V CC, con un intervallo di tensione operativa di 2,5–5 V. Confermare la logica di controllo della scheda del contatore e il carico della valvola durante la revisione tecnica.
