KY-KT-27 — Attuatore per valvola di purificazione del contatore dell'acqua da 24 V per contatori dell'acqua intelligenti e sistemi di purificazione.
Coppia in uscita ≥1,8 N·m · Riduzione con ingranaggi in metallo lavorato 2400:1 · Custodia IP66 · Risposta della valvola ≤10 s · Corrente operativa ≤80 mA · Corrente a rotore bloccato 450 mA.
Supporta il telecomando elettrico e il funzionamento manuale di emergenza. Il cavo di allarme perdite attiva la chiusura automatica della valvola e l'indicatore rosso sul contatto bagnato. Progettato per piattaforme con valvole DN15–DN20.
Personalizzazione OEM: tensione, lunghezza del cavo e connettore, logica di controllo, livello di coppia, marchio e imballaggio. MOQ standard da 500 pezzi; tempi di consegna 15–25 giorni lavorativi dall'approvazione del campione.Invia le specifiche della tua valvola per un preventivo abbinato.
Se stai acquistando attuatori per valvole per contatori dell'acqua intelligenti, sistemi di purificazione o controllo del volume di condotte di piccolo diametro, KY-KT-27 è costruito per uno scopo: chiudere e aprire le valvole in modo affidabile a comando, ciclo dopo ciclo, senza aggiungere oneri di manutenzione al tuo prodotto o progetto.
Kaiye ha prodotto attuatori per contatori dell'acqua sin dall'adozione anticipata della misurazione intelligente, con una capacità annua dell'attuatore di10 milioni di sete oltre 30 anni di esperienza nella produzione di hardware e valvole di controllo. Il KY-KT-27 fa parte di questa piattaforma collaudata in termini di volumi, progettata per l'integrazione OEM, la coerenza dei lotti e tempi di consegna prevedibili.
Questo non è un segnaposto del catalogo. Di seguito troverai i parametri di funzionamento effettivi, la logica di montaggio e cablaggio, i limiti di approvvigionamento e le domande tecniche che il tuo team di ingegneri porrà prima di approvare un campione.
La maggior parte dei guasti alle valvole dei contatori intelligenti non deriva dall’elettronica. Provengono da una coppia insufficiente su valvole obsolete, da guasti alla tenuta nelle scatole dei contatori umidi o da configurazioni di cablaggio che non corrispondono alla piattaforma del contatore. Il KY-KT-27 affronta direttamente questi tre punti di guasto.
Con valore nominale ≥1,8 N·m attraverso una riduzione a ingranaggi metallici 2400:1, l'attuatore è dimensionato per valvole per contatori dell'acqua DN15 e DN20. Gli ingranaggi in metallo sono lavorati, non sinterizzati, il che preserva la coppia erogata durante cicli lunghi e riduce il rischio di denti strappati in condizioni di stallo.
Le cassette dei contatori sono umide, occasionalmente sommerse ed esposte alla condensa. L'alloggiamento IP66 protegge la trasmissione e l'elettronica di controllo, consentendo all'attuatore di rimanere funzionale in fosse esterne, armadietti di servizio e involucri di apparecchiature di depurazione.

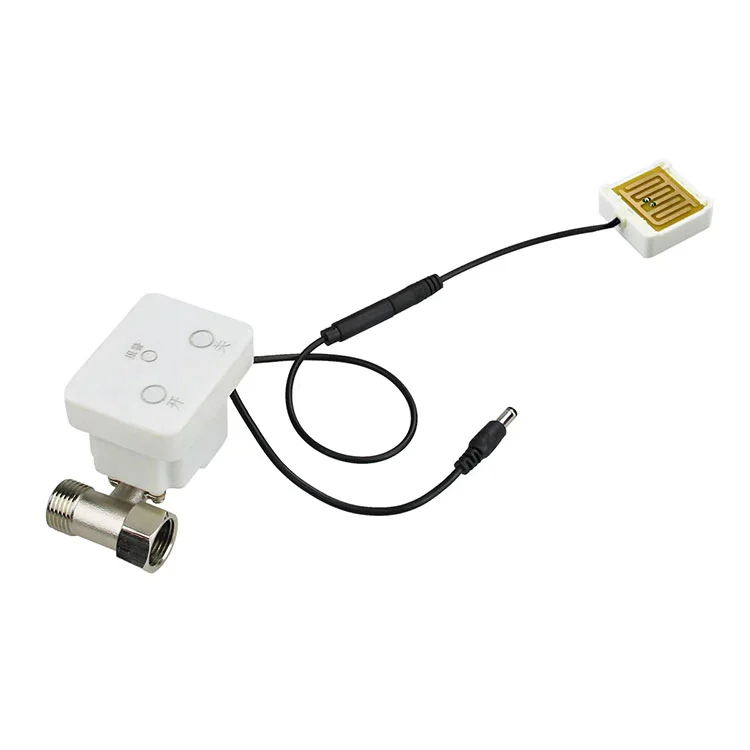

Quando il cavo opzionale di allarme per perdite d'acqua rileva il contatto con l'acqua, l'attuatore chiude automaticamente la valvola e attiva un indicatore rosso. Si tratta di una risposta di sicurezza cablata che funziona indipendentemente dall'elettronica del contatore a monte, riducendo la dipendenza dall'intervento del firmware.
Le squadre di installazione devono azionare la valvola prima che venga applicata l'alimentazione e le squadre di manutenzione hanno bisogno di un modo per aprire o chiudere la valvola durante il servizio. Il KY-KT-27 supporta il funzionamento manuale di emergenza insieme al telecomando elettrico, quindi la valvola non rimane mai bloccata.
La tabella seguente riflette la configurazione standard del KY-KT-27. Laddove la piattaforma del misuratore funzioni con una tensione, una curva di coppia o una convenzione di cablaggio diversa, questi parametri possono essere personalizzati durante la revisione OEM.
| Parametro | Valore standard | Nota sugli appalti |
|---|---|---|
| Modello | KY-KT-27 | Confermare il codice del modello sul campione e sulla scheda tecnica |
| Tensione nominale | 24 V CC | Intervallo operativo 23–25 V; confermare la compatibilità con la barra di alimentazione del misuratore |
| Corrente operativa | ≤80mA | Budget per la corrente di picco durante la corsa della valvola, non solo in standby |
| Corrente a rotore bloccato | 450 mA | Utile per il dimensionamento del driver e del circuito di protezione |
| Coppia in uscita | ≥1,8 N·m | Misurato alla tensione nominale; confermare rispetto alla coppia di chiusura della valvola |
| Rapporto di riduzione | 2400:1 | Abbinato alla piattaforma della valvola DN15–DN20 |
| Tempo di risposta della valvola | ≤10 secondi | Aperto-chiude o vicino-apre alla tensione nominale |
| Valutazione di impermeabilità | IP66 | Adatto per custodie di contatori umide, soggette a schizzi e per esterni |
| Cablaggio | Cavo di alimentazione + cavo allarme perdite | La lunghezza del cavo, il tipo di connettore e il colore del filo possono essere personalizzati |
Se la tua applicazione funziona a 3,6 V, 5 V o 12 V o richiede un livello di coppia diverso, il team di ingegneri di Kaiye può esaminare il carico della valvola e proporre una configurazione dell'attuatore corrispondente anziché forzare uno SKU standard in una piattaforma di valvole incompatibile.
Per gli acquirenti OEM, la qualità dell'attuatore dipende dalla sua compatibilità con l'alloggiamento del contatore, lo stelo della valvola e la scheda di controllo. Il KY-KT-27 utilizza una struttura compatta e integrata destinata agli involucri di contatori intelligenti con vincoli di spazio, con uno schema di cablaggio che separa l'alimentazione dal circuito di rilevamento delle perdite.
Cablaggio di alimentazione.L'attuatore è alimentato tramite un cavo dedicato. Il circuito di comando deve essere dimensionato per la corrente a rotore bloccato di 450 mA, anche se la corrente operativa normale è ≤80 mA, poiché la sede della valvola può richiedere per breve tempo una corrente più elevata. Se l'attuatore è sostituibile sul campo, si consiglia la protezione dall'inversione di polarità sulla scheda del misuratore.
Cablaggio dell'allarme perdite.Il cavo di dispersione è un ingresso separato. Quando il cavo di rilevamento rileva il contatto con l'acqua, l'attuatore chiude la valvola e attiva l'indicatore di allarme rosso. Questo circuito deve essere trattato come un ingresso di sicurezza, non come un segnale di misurazione, e deve rimanere indipendente dal modulo di comunicazione in modo che un errore di comunicazione non disabiliti la chiusura innescata da una perdita.
Interfaccia di montaggio.L'attuatore è progettato attorno allo stelo della valvola e allo schema di montaggio utilizzato sui corpi valvola dei contatori intelligenti DN15–DN20. Prima del rilascio del volume, gli acquirenti devono verificare la quadratura dello stelo, la spaziatura dei fori di montaggio e l'orientamento dell'attuatore all'interno dell'alloggiamento del misuratore. Kaiye può fornire un campione per il controllo dell'adattamento meccanico prima che venga effettuato l'ordine di produzione.
Se si acquista anche l'alloggiamento del contatore o il gruppo completo della valvola, è possibile rivedere l'attuatore insieme alguscio del contatore dell'acquae corpo valvola per ridurre la mancata corrispondenza dell'interfaccia durante l'assemblaggio.
L'attuatore è posizionato per il controllo di valvole di piccolo diametro dove il funzionamento elettrico a distanza e la chiusura di sicurezza contano più dell'attuazione ad alta velocità. Le tipiche applicazioni di volume includono:
Apertura/chiusura remota per il controllo della fatturazione, la gestione degli arretrati e la risposta alle perdite in condomini e conti residenziali gestiti da utenze.
Spegnimento automatico per rilevamento perdite, controllo del livello del serbatoio e funzionamento della valvola del ciclo di filtraggio nelle apparecchiature di purificazione commerciali e al punto di utilizzo.
Installazione in batch nella ristrutturazione di vecchie comunità, nella gestione dell'acqua nei campus e nella misurazione secondaria dei parchi industriali in cui gli attuatori vengono acquistati in quantità a quattro o cinque cifre.
Fornitura di attuatori ai produttori di contatori dell'acqua e ai negozi di automazione delle valvole che integrano l'attuatore nei propri contatori o valvole prima della spedizione al servizio di pubblica utilità.
Poiché l’attuatore fa parte della più ampia piattaforma di componenti per contatori dell’acqua di Kaiye, gli acquirenti che acquistano più componenti possono consolidare la qualificazione e la logistica. Se il tuo progetto richiede anche la comunicazione wireless a livello del contatore, l'attuatore è progettato per funzionare insieme a quello di Kaiyecontatore dell'acqua senza filipiattaforma, in cui il controllo della valvola e la trasmissione remota dei dati sono trattati come un unico sistema anziché come due parti qualificate separatamente.

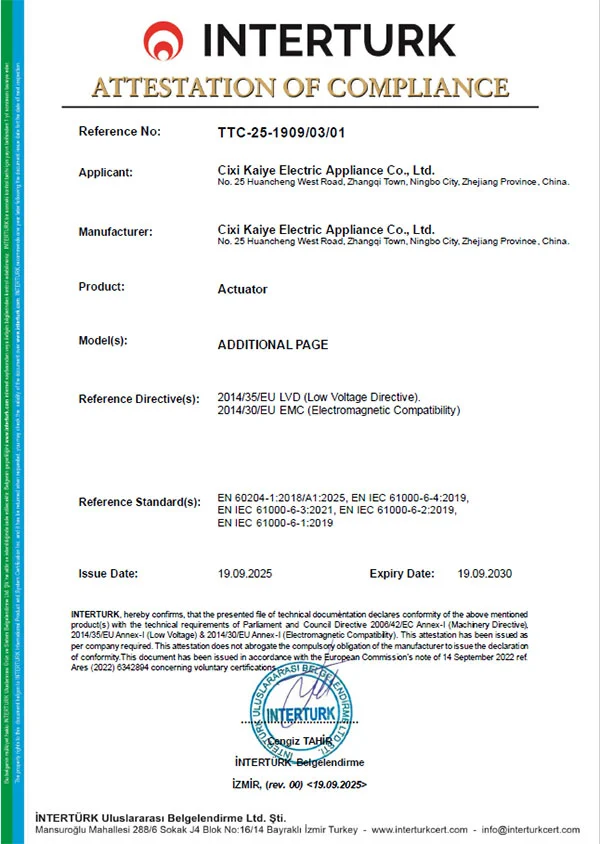

Per gli acquirenti B2B, “produttore” dovrebbe significare controllo del processo, non solo una società commerciale con un catalogo. Kaiye utilizza un sistema di qualità ISO 9001, gestisce la produzione automatizzata di gruppi di attuatori e produce attuatori per contatori dell'acqua da oltre vent'anni. Il KY-KT-27 beneficia di quella base produttiva in tre modi concreti:
Consistenza del lotto.Gli ingranaggi metallici sono lavorati a dimensioni controllate. L'assemblaggio automatizzato riduce la variazione da unità a unità nell'accoppiamento degli ingranaggi, nella coppia erogata e nei tempi di risposta, aspetti fondamentali quando si installano migliaia di attuatori in un progetto di utilità.
Ispezione in entrata e test finale.La produzione standard comprende controlli funzionali relativi all'assorbimento di corrente, al tempo di risposta e alla corsa della valvola. Gli acquirenti possono richiedere il protocollo di ispezione e il piano di campionamento prima di effettuare un ordine di volume.
Tracciabilità.Il codice del modello, il lotto di produzione e i record dei test vengono conservati in modo che, se si verifica un problema sul campo, la popolazione interessata può essere isolata anziché trattare ogni attuatore del progetto come sospetto. Per ulteriori informazioni sulla base produttiva e sul sistema di qualità di Kaiye, consultare ilprofilo aziendale e panoramica della produzione.
Il KY-KT-27 è disponibile come unità standard, ma standard non significa fisso. Per gli OEM e gli acquirenti di progetti, i seguenti elementi vengono generalmente personalizzati dopo la revisione tecnica:
Tensione e logica di azionamento.Se la scheda del contatore fornisce 3,6 V, 5 V o 12 V invece di 24 V, è possibile rivedere e abbinare l'azionamento dell'attuatore. Anche la polarità del segnale di controllo e la logica di apertura/chiusura possono essere allineate con la scheda.
Cavo e connettore.È possibile specificare la lunghezza del cavo, la sezione del filo, il codice colore e il tipo di connettore per adattarli all'alloggiamento del misuratore e al dispositivo di montaggio.
Coppia e rapporto di trasmissione.Per le valvole con coppia di chiusura più elevata o geometria dello stelo diversa, un rapporto di trasmissione o un livello di motore alternativo potrebbe essere più appropriato rispetto alla configurazione standard 2400:1.
Marchio e confezionamento.Per gli ordini di volume sono disponibili marcatura con etichetta privata, imballaggio neutro ed etichettatura specifica per il progetto.
Il MOQ tipico per la configurazione standard inizia da 500 pezzi; voltaggi, cavi o marchi personalizzati potrebbero richiedere un MOQ più elevato e una fase di approvazione del campione. Il tempo di consegna per le unità standard è generalmente di 15-25 giorni lavorativi dopo l'ordine di acquisto e la conferma del campione, a seconda della quantità dell'ordine e della disponibilità dei componenti. Il MOQ finale e i tempi di consegna sono confermati al preventivo.
Qual è la quantità minima dell'ordine?
La configurazione standard parte da 500 pezzi. Voltaggio, cavo, connettore o marchio personalizzati potrebbero richiedere un MOQ più elevato e una fase di approvazione del campione.
L'attuatore può essere personalizzato per 3,6 V, 5 V o 12 V?
SÌ. L'unità standard è a 24 V CC, ma l'unità può essere revisionata e adattata a sistemi a 3,6 V, 5 V o 12 V dopo la valutazione tecnica.
Qual è il tempo di consegna?
Le unità standard sono generalmente 15-25 giorni lavorativi dopo l'ordine d'acquisto e la conferma del campione, a seconda della quantità dell'ordine e della disponibilità dei componenti.
Chiude automaticamente la valvola in caso di perdite d'acqua?
Sì, quando il cavo di allarme perdite rileva il contatto con l'acqua, l'attuatore chiude la valvola e attiva un indicatore di allarme rosso.
