Attuatore senza fili per contatore dell'acqua da 3,6 V per contatori dell'acqua intelligenti DN15–DN25.
Connessione plug-and-play a 5 pin da 2,0 mm senza fili, nessuna saldatura di cavi. 3,6 V CC · 2,5–5 V utilizzabile · doppia riduzione: 2400:1 per DN15–DN20, 3700:1 per DN25 · Coppia ≥1,8–2,7 N·m · Corrente operativa ≤25 mA · Corrente a rotore bloccato 450 mA · ≤10–16 s aperto/chiuso · IP67.
Progettato per l'assemblaggio di contatori automatizzati e piattaforme di contatori intelligenti alimentate a batteria. Le funzioni e la sequenza dei pin possono essere personalizzate.
Definizione pin OEM, connettore e personalizzazione del marchio. MOQ e tempi di consegna confermati al preventivo.Invia le specifiche della tua piattaforma di misurazione per un preventivo abbinato.
Se stai acquistando attuatori per una linea di produzione di contatori dell'acqua intelligenti, le domande di approvazione sono prevedibili: la connessione richiede la saldatura del cavo, la coppia manterrà una valvola vecchia e la definizione del pin corrisponderà alla scheda del contatore senza rilavorazioni? Questo attuatore senza fili è costruito attorno a questi tre vincoli.
Kaiye ha prodotto attuatori per contatori dell'acqua sin dall'adozione anticipata della misurazione intelligente, con una capacità annua dell'attuatore di10 milioni di sete oltre 30 anni di esperienza nella produzione di hardware e valvole di controllo. Questo attuatore senza fili fa parte di quella piattaforma collaudata in termini di volumi, progettata per l'integrazione OEM, coerenza dei lotti e tempi di consegna prevedibili.
Di seguito troverai il confronto delle connessioni, i parametri di lavoro, la definizione dei pin, i limiti di approvvigionamento e le domande tecniche che il tuo team di ingegneri porrà prima di approvare un campione.

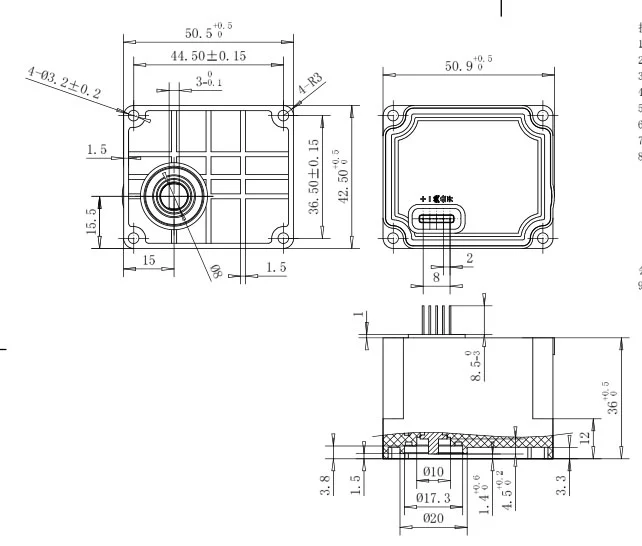

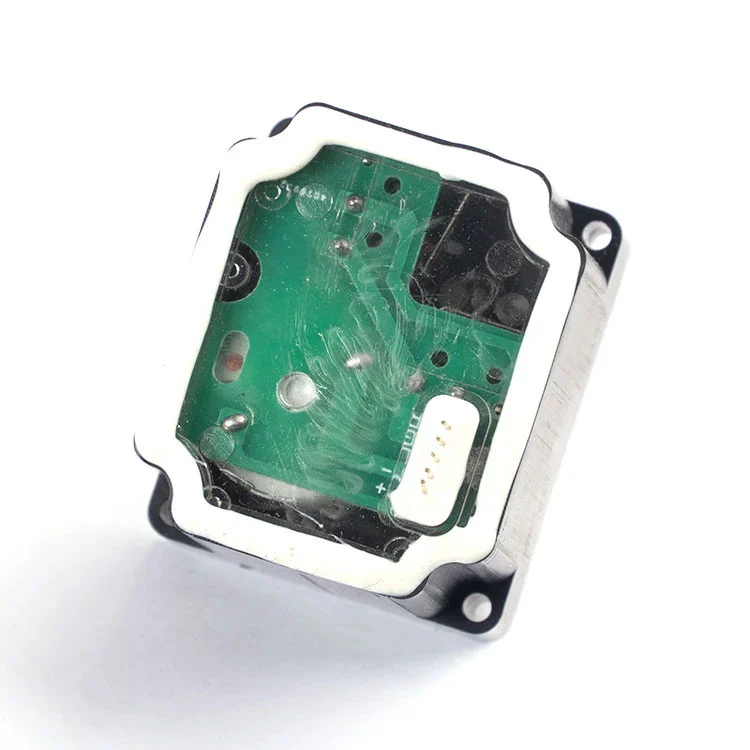

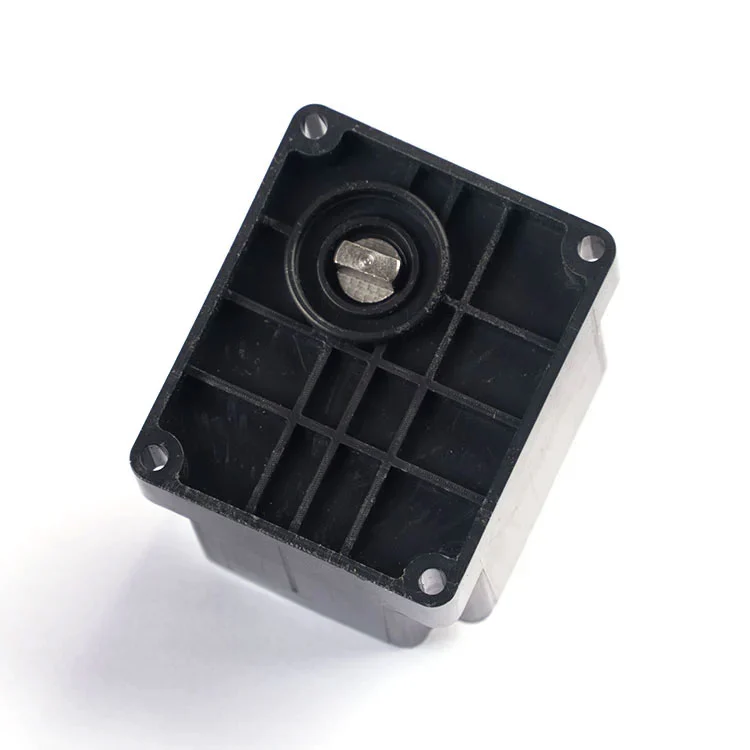

Allineare la spina da 2,0 mm a 5 pin con la presa sulla scheda del contatore e posizionare l'attuatore sullo stelo della valvola.
Verificare che la spina sia completamente inserita e che il contatto del pin sia stabile. Non è necessaria alcuna saldatura del cavo.
Accendere e verificare la risposta di apertura/chiusura, l'assorbimento di corrente e la corsa della valvola prima del rilascio del batch.
La tabella seguente riflette la configurazione standard dell'attuatore senza fili. Laddove la piattaforma del misuratore funzioni con una tensione, una curva di coppia o una definizione dei pin diversa, questi parametri possono essere personalizzati durante la revisione OEM.
| Parametro | Valore standard | Nota sugli appalti |
|---|---|---|
| Tensione nominale | 3,6 V CC | Confermare la compatibilità con la batteria dello strumento |
| Intervallo di tensione operabile | 2,5–5 V CC | Una tensione più elevata entro l'intervallo fornisce una coppia maggiore ma riduce la durata |
| Corrente operativa | ≤25mA | Budget per la corrente di picco durante la corsa della valvola, non solo in standby |
| Corrente a rotore bloccato | ca. 450 mA (motore serie 300) | Utile per il dimensionamento del driver e del circuito di protezione |
| Rapporto di riduzione | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Abbinare il rapporto di riduzione alla dimensione della valvola; non utilizzare 2400:1 su DN25 |
| Coppia in uscita | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Verificare la coppia di alloggiamento della valvola e le dimensioni del tubo |
| Orario di apertura/chiusura | ≤10 s (2400:1) ≤16 s (3700:1) |
Aperto-chiude o vicino-apre alla tensione nominale |
| Valutazione di impermeabilità | IP67 | A tenuta di polvere e protetto contro l'immersione temporanea |
| Connessione | Plug-and-play a 5 pin da 2,0 mm, nessuna saldatura del cavo | Le funzioni e la sequenza dei pin possono essere personalizzate |
Se la scheda del misuratore utilizza una definizione di pin diversa o prevede un connettore diverso, il team di ingegneri di Kaiye può rivedere l'interfaccia e proporre una configurazione corrispondente anziché forzare una spina standard in una scheda incompatibile.
L'attuatore utilizza un'interfaccia standard a 5 pin da 2,0 mm. Le funzioni e la sequenza dei pin possono essere personalizzate in base ai requisiti del progetto.
| Numero pin (2,0 mm) | Definizione della funzione dei pin |
|---|---|
| I | Segnale di controllo valvola aperta |
| II | Terminale comune (COM) |
| III | Segnale di controllo chiusura valvola |
| IV | Positivo di alimentazione CC (+) |
| V | Negativo alimentazione CC (-) |
Pin di alimentazione.I pin IV e V alimentano l'azionamento del motore. Il circuito di comando deve essere dimensionato per la corrente a rotore bloccato di 450 mA, anche se la corrente operativa normale è ≤25 mA, poiché la sede della valvola può richiedere per breve tempo una corrente più elevata. Se l'attuatore è sostituibile sul campo, si consiglia la protezione dall'inversione di polarità sulla scheda del misuratore.
Perni di controllo.I pin I, II e III portano il controllo di apertura/chiusura e COM. Questo circuito deve essere trattato come un ingresso di controllo, non come una linea di alimentazione, e deve rimanere indipendente dal modulo di comunicazione in modo che un errore di comunicazione non disabiliti il controllo della valvola.
Prima del rilascio del volume, gli acquirenti devono verificare la sequenza dei pin, l'orientamento della spina e la posizione dell'attuatore all'interno dell'alloggiamento del misuratore. Kaiye può fornire un campione per il controllo dell'idoneità meccanica ed elettrica prima che venga effettuato l'ordine di produzione.
L'attuatore è posizionato per piattaforme di contatori intelligenti in cui l'assemblaggio plug-and-play, il basso assorbimento di corrente e una connessione pin stabile contano più dell'attuazione ad alta velocità. Le tipiche applicazioni di volume includono:
Poiché l’attuatore fa parte della più ampia piattaforma di componenti per contatori dell’acqua di Kaiye, gli acquirenti che acquistano più componenti possono consolidare la qualificazione e la logistica. Se il tuo progetto richiede anche la comunicazione wireless a livello del contatore, l'attuatore è progettato per funzionare insieme a quello di Kaiyecontatore dell'acqua senza filipiattaforma. Puoi anche rivedere l'interoGamma di attuatori per contatori dell'acquaper i modelli correlati.
Per gli acquirenti B2B, “produttore” dovrebbe significare controllo del processo, non solo una società commerciale con un catalogo. Kaiye utilizza un sistema di qualità ISO 9001, gestisce la produzione automatizzata di gruppi di attuatori e produce attuatori per contatori dell'acqua da oltre vent'anni. Questo attuatore senza fili beneficia di questa base di produzione in tre modi concreti:
Consistenza del lotto.La connessione tramite pin senza fili elimina la saldatura manuale del cavo, che è una delle maggiori fonti di variazione da unità a unità nell'assemblaggio dell'attuatore. L'assemblaggio automatizzato e le dimensioni controllate dei pin riducono la variazione della resistenza di contatto e del tempo di risposta.
Ispezione in entrata e test finale.La produzione standard comprende controlli funzionali relativi all'assorbimento di corrente, al tempo di risposta e alla corsa della valvola. Gli acquirenti possono richiedere il protocollo di ispezione e il piano di campionamento prima di effettuare un ordine di volume.
Tracciabilità.Il codice del modello, il lotto di produzione e i record dei test vengono conservati in modo che, se si verifica un problema sul campo, la popolazione interessata può essere isolata anziché trattare ogni attuatore del progetto come sospetto. Per ulteriori informazioni sulla base produttiva e sul sistema di qualità di Kaiye, consultare ilprofilo aziendale e panoramica della produzione.
L'attuatore senza fili è disponibile come unità standard, ma standard non significa fisso. Per gli OEM e gli acquirenti di progetti, i seguenti elementi vengono generalmente personalizzati dopo la revisione tecnica:
Definizione e sequenza dei pin.Le funzioni e l'ordine dei pin possono essere allineati con la scheda del misuratore.
Connettore e alloggiamento.È possibile specificare il tipo di spina, l'orientamento e l'alloggiamento dell'attuatore per adattarli alla custodia del misuratore e al dispositivo di assemblaggio.
Rapporto di riduzione.Se la dimensione della valvola non è compresa tra DN15 e DN25 o la coppia di serraggio è insolita, un rapporto di trasmissione o un livello motore alternativo potrebbe essere più appropriato rispetto alla configurazione standard 2400:1 o 3700:1.
Marchio e confezionamento.Per gli ordini di volume sono disponibili marcatura con etichetta privata, imballaggio neutro ed etichettatura specifica per il progetto.
Il MOQ tipico e i tempi di consegna sono confermati al preventivo. La consegna standard avviene generalmente 15-30 giorni dopo l'ordine di acquisto e la conferma del campione, a seconda della quantità dell'ordine e della disponibilità dei componenti.
Cosa significa "nessun cavo" su questo attuatore?
Si riferisce a una connessione pin senza fili: l'attuatore si collega direttamente alla base del misuratore e al modulo elettronico tramite un'interfaccia a 5 pin da 2,0 mm, senza necessità di saldatura di cavi. Ciò semplifica l'assemblaggio e supporta le linee di produzione automatizzate.
Per quali calibri di contatori dell'acqua è adatto l'attuatore senza fili?
È progettato per contatori dell'acqua intelligenti DN15–DN25. Utilizzare la riduzione 2400:1 per i misuratori DN15 e DN20 e la riduzione 3700:1 per i misuratori DN25.
Qual è la definizione del pin?
La definizione standard a 5 pin da 2,0 mm è: I segnale di controllo apertura valvola, II terminale comune (COM), III segnale di controllo chiusura valvola, IV alimentazione CC positiva (+), V alimentazione CC negativa (-). Le funzioni e la sequenza dei pin possono essere personalizzate.
È possibile personalizzare la definizione del pin, il cavo o il marchio?
SÌ. Le funzioni dei pin, la sequenza dei pin, il tipo di connettore e la marcatura dell'etichetta privata possono essere specificati per gli ordini di volume dopo la revisione tecnica.
Qual è il tempo di consegna per gli ordini regolari?
I tempi di consegna sono generalmente di 15-30 giorni e possono essere più o meno lunghi in base al periodo del modello e alla quantità dell'ordine.
