Prodotto da Cixi Kaiye Electric CO., LTD

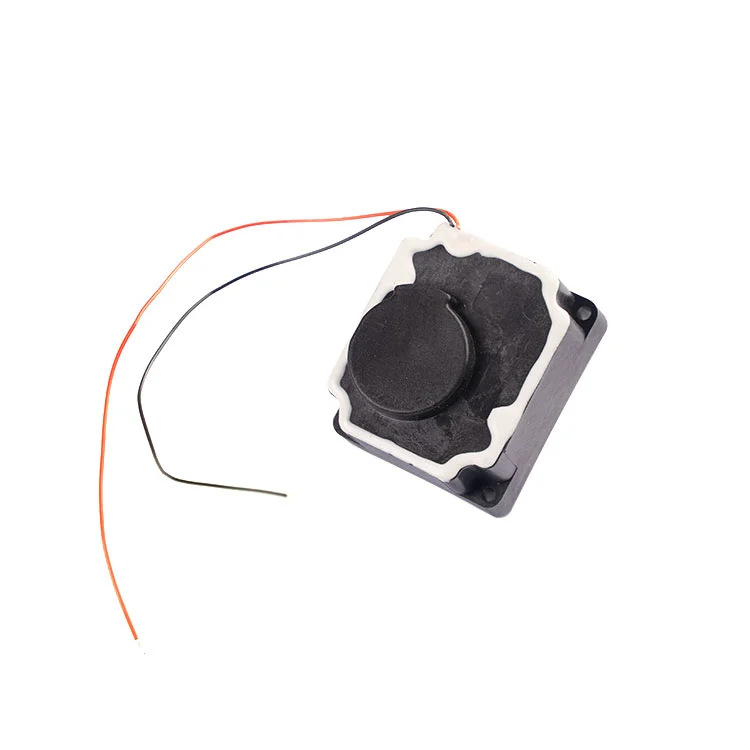

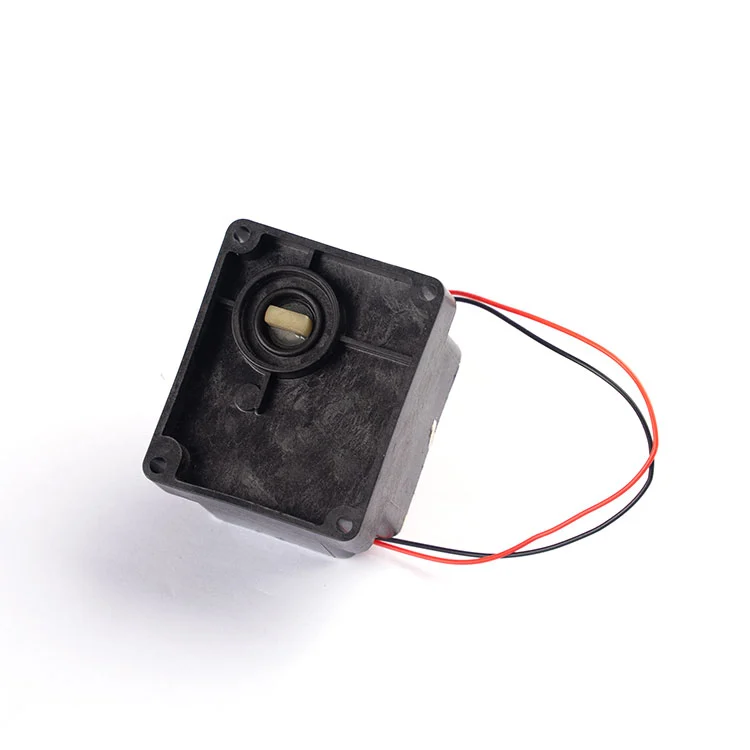

Il motoriduttore impermeabile del misuratore CC è un motoriduttore CC miniaturizzato ad alte prestazioni, realizzato appositamente come attuatore di guida principale per i sistemi di misurazione dell'acqua intelligenti. Con una struttura degli ingranaggi ottimizzata e una protezione di ingresso IP66, offre un funzionamento affidabile a bassa potenza, un'attuazione rapida della valvola e prestazioni stabili in ambienti di lavoro umidi ed esposti all'acqua.
• Contatori d'acqua intelligenti controllati da valvole residenziali
• Sistemi di lettura automatica remota dei contatori (AMR) di piccolo calibro
• Valvole motorizzate per contatori dell'acqua DN15–DN20
• Azionamenti miniaturizzati per valvole di controllo del fluido
Tutti i parametri sono testati a temperatura ambiente standard (23 °C) con una tensione operativa nominale di 3,6 V CC, se non diversamente specificato.
| Elemento parametro | Valore standard e note |
| Tensione operativa nominale | 3,6 V CC |
| Intervallo di tensione operativa consentita | 2,5 V – 5 V CC Nota: una tensione di ingresso più elevata all'interno di questo intervallo fornisce una coppia di uscita più elevata, ma ridurrà la durata dell'unità. |
| Corrente operativa a vuoto (alla tensione nominale) | ≤ 35 mA |
| Corrente a rotore bloccato (stallo) (alla tensione nominale) | ca. 470 mA (per motore serie 300) |
| Coppia di uscita nominale (alla tensione nominale) | ≥ 1,5 N·m |
| Tempo di attuazione valvola 90° (quarto di giro) (alla tensione nominale) | ≤ 8 secondi |
| Rapporto di riduzione dell'ingranaggio standard | 2000:1 |
| Grado di protezione dell'ingresso (IP). | IP66 |
| Numero di filo | Colore del filo | Definizione delle funzioni principali |
| 1 | Blu | Segnale di interruttore in posizione di chiusura della valvola |
| 2 | Bianco | Terminale comune (COM) per segnali in posizione |
| 3 | Giallo | Segnale interruttore in posizione valvola aperta |
| 4 | Nero | Polo negativo alimentazione CC (-) |
| 5 | Rosso | Polo positivo dell'alimentazione CC (+) |
Nota: la sequenza dei cavi, la codifica a colori, la lunghezza dei cavi e il calibro dei cavi possono essere completamente personalizzati in base alle esigenze specifiche del cliente.
D: Con quali dimensioni di tubi e valvole è compatibile il KY-30?
R: Ottimizzato con un rapporto di riduzione dell'ingranaggio di 2000:1 e una coppia di uscita ≥1,5 N·m, il KY-30 è perfettamente abbinato ai contatori dell'acqua residenziali intelligenti DN15 e DN20, nonché ad altre valvole di controllo dei fluidi motorizzate di piccolo calibro.
D: Quale protezione effettiva offre la classificazione IP66?
R: La classificazione IP66 significa che l'unità è completamente ermetica alla polvere e resistente ai getti d'acqua ad alta pressione provenienti da qualsiasi direzione. È progettato per un funzionamento stabile a lungo termine nell'ambiente di lavoro umido ed esposto all'acqua dei contatori dell'acqua intelligenti, prevenendo efficacemente l'ingresso di polvere e acqua che danneggino i componenti interni.
D: È possibile personalizzare la sequenza e le specifiche dei cavi?
R: Sì. Supportiamo la completa personalizzazione della sequenza dei cavi, della codifica a colori, della lunghezza dei cavi, del diametro dei cavi e del tipo di connettore per soddisfare pienamente i requisiti specifici del sistema di assemblaggio, installazione e controllo.
1.
D: Quale alimentatore è consigliato per il KY-30?
R: La tensione operativa nominale è 3,6 V CC, con un intervallo di funzionamento consentito compreso tra 2,5 V e 5 V CC. Consigliamo un'alimentazione stabile con batteria al litio da 3,6 V per bilanciare prestazioni di uscita, basso consumo energetico e lunga durata.
D: Questo motore è compatibile con i tradizionali sistemi di controllo dei contatori dell'acqua intelligenti?
R: Sì. Il motoriduttore impermeabile del misuratore CC adotta un design universale a micropotenza e un'uscita del segnale in posizione standard, che è altamente compatibile con la maggior parte delle schede di controllo dei contatori dell'acqua intelligenti e dei sistemi di lettura remota dei contatori (AMR) tradizionali.
